Q690D yuqori-pastki{2}}qotishma konstruktiv po'lat nima?
Q690D Xitoy milliy standarti (GB) so'ndirilgan-va-to'lqinli{1}}va{2}}to'lqinli yuqori{3}}past{4}}qotishma (HSLA) konstruktiv po'latdir, nominal minimal oqish quvvati 690 MPa va -20 darajada kafolatlangan Charpy zarbasiga chidamliligi.
Bu konchilik, qurilish texnikasi va energetika infratuzilmasi loyihalarida ogʻir yuk koʻtaruvchi{0}}payvandlangan konstruksiyalar uchun eng koʻp belgilangan navlardan biridir.
Strukturaviy og'irlikni 30% qisqartirishni va og'ir uskunangiz uchun payvandlash xarajatlarini 20% tejashni xohlaysizmi? Bizda siz uchun haqiqiy Q690D maʼlumotlari va amaliy yechimlar mavjud.
Texnik ma'lumotlarni oling va hozir taklif qiling
Q690D ning asosiy ishlash afzalliklari qanday?
Yuqori kuch{0}}va{1}}vazn nisbati: 690MPa oqish quvvati Q355/S355 po'latiga nisbatan konstruktiv og'irlikni 20-30% ga kamaytirish imkonini beradi, bu esa umumiy ishlab chiqarish va tashish xarajatlarini kamaytiradi.
Ishonchli past haroratga chidamlilik-: -20 daraja kafolatlangan ta'sir ko'rsatkichi uni sovuq iqlimli hududlarda tashqi jihozlar uchun mos qiladi.
Qabul qilinadigan payvandlash qobiliyati: Boshqariladigan uglerod ekvivalenti an'anaviy payvandlash usullarini (SMAW, GMAW, SAW) tegishli oldindan isitish bilan (odatda qalin qismlar uchun 100–150 daraja) qo'llab-quvvatlaydi.
Yaxshi charchoq va aşınma qarshilik: Yupqa taneli{0}}mikro tuzilma dinamik tsiklik yuklar ostida barqaror ishlashni ta'minlaydi.
Yuk ko'taruvchi payvandlangan tuzilmalarda qo'llaniladigan qalinligi 40 mm dan oshiq po'lat plitalar- uchun ichki laminatsiya nuqsonlari osongina paydo bo'ladi. GNEE Steel bunday kamchiliklarni samarali oldini olish uchun 100% ultratovush tekshiruvini ta'minlaydi.
Sinf nomenklaturasi va tasnifi
Q690D belgisi Xitoyning yagona po'lat nomlash tizimiga amal qiladi, har bir qismi aniq texnik ma'noga ega:
Q: uchun turadiQufu(oqim kuchi), navni ko'rsatuvchi, uning minimal oquvchanlik qiymati bo'yicha tasniflanadi.
690: 690 MPa nominal minimal oqish quvvatini ifodalaydi (GB/T 1591-2008 boʻyicha 16 mm dan kam yoki unga teng qalinlik uchun amal qiladi).
D: Bo‘ylama namunalarda -20 daraja sinov haroratida kamida 47 J Charpy V-zarbasi ta'sir qilish energiyasini talab qiluvchi sifat darajasini belgilaydi.
Q690 seriyasi past harorat ta'sir ko'rsatish ko'rsatkichlari bilan ajralib turadigan 5 ta sifat darajasini o'z ichiga oladi:
- Q690A: Majburiy past harorat ta'siriga-talab qilinmaydi
- Q690B: +20 daraja zarba sinovi
- Q690C: 0 daraja zarba sinovi
- Q690D: -20 daraja zarba sinovi
- Q690E: -40 daraja zarba sinovi
Qatlamli yirtilishga moyil bo'lgan og'ir payvandlangan tuzilmalar uchun Z-yo'nalish bo'yicha{1}}qalinligi bo'yicha ishlash variantlari mavjud:Q690D-Z15, Q690D-Z25 va Q690D-Z35, qalinligi yo'nalishi bo'yicha maydon qiymatlarining minimal qisqarishini belgilash.
Z-Yo‘nalish ishlashiga qo‘yiladigan talablar
| Baho | Min. Hududning qisqarishi (-qalinlik orqali) |
|---|---|
| Q690D-Z15 | 15% |
| Q690D-Z25 | 25% |
| Q690D-Z35 | 35% |
Kimyoviy tarkibiQ690D po'lat plitalar
| Baho | C | Si | Mn | P | S | Ni |
| Q690D | 0,2 dan kam yoki teng | 0,8 dan kam yoki unga teng | 1,8 dan kam yoki unga teng | 0,025 dan kam yoki unga teng | 0,015 dan kam yoki unga teng | 2 dan kichik yoki teng |
| Cr | Mo | Cu | Nb | V | Ti | B |
| 1,5 dan kam yoki teng | 0,7 dan kam yoki unga teng | 0,5 dan kam yoki unga teng | 0,06 dan kam yoki unga teng | 0,12 dan kam yoki unga teng | 0,05 dan kam yoki unga teng | 0,005 dan kam yoki unga teng |
Q690D yuqori-konstruktiv po'lat plitalarining mexanik xususiyatlari
| Qalinligi | Mexanik xususiyatlar | ||
| 50 mm dan kam yoki unga teng | ReH(MPa) | 690 dan katta yoki unga teng | Hosildorlik aniq bo'lmasa, Rp0.2 dan foydalaning |
| Rm(MPa) | 770-940 | ||
| A(%) | 14 dan katta yoki teng | ||
| Ta'sir harorati | -20 | ||
| Akv(J) | 47 dan katta yoki teng | Uzunlamasına | |
| >50-100 mm | ReH(MPa) | 650 dan katta yoki unga teng | Hosildorlik aniq bo'lmasa, Rp0.2 dan foydalaning |
| Rm(MPa) | 760-930 | ||
| A(%) | 14 dan katta yoki teng | ||
| Ta'sir harorati | -20 | ||
| Akv(J) | 47 dan katta yoki teng | Uzunlamasına | |
| >100-150 mm | ReH(MPa) | 630 dan katta yoki unga teng | Hosildorlik aniq bo'lmasa, Rp0.2 dan foydalaning |
| Rm(MPa) | 710-900 | ||
| A(%) | 14 dan katta yoki teng | ||
| Ta'sir harorati | -20 | ||
| Akv(J) | 47 dan katta yoki teng | Uzunlamasına | |

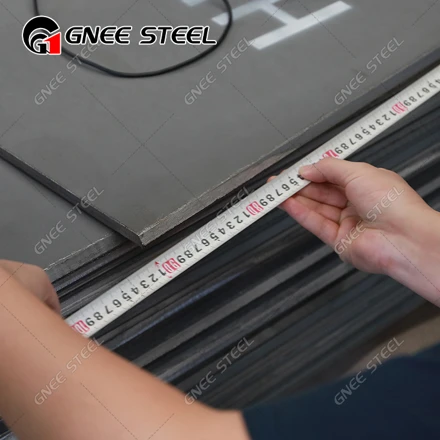

Q690D po'lat plitalar qalinligi bardoshliligi
| Nominal qalinligi (mm) | Kengligi 1500 mm dan kam yoki unga teng | 1500 mm < Kengligi 2000 mm dan kam yoki unga teng | 2000 mm < Kengligi 2500 mm dan kam yoki unga teng | Kengligi > 2500 mm |
|---|---|---|---|---|
| 6 t < 8 dan kichik yoki teng | ±0.45 | ±0.50 | ±0.55 | ±0.60 |
| 8 t < 10 dan kichik yoki teng | ±0.50 | ±0.55 | ±0.60 | ±0.65 |
| 10 t < 12 dan kichik yoki teng | ±0.55 | ±0.60 | ±0.65 | ±0.70 |
| 12 t < 15 dan kichik yoki teng | ±0.60 | ±0.65 | ±0.70 | ±0.75 |
| 15 t < 20 dan kichik yoki teng | ±0.65 | ±0.70 | ±0.75 | ±0.80 |
| 20 t < 25 dan kichik yoki teng | ±0.70 | ±0.75 | ±0.80 | ±0.85 |
| 25 t < 30 dan kichik yoki teng | ±0.75 | ±0.80 | ±0.85 | ±0.90 |
| 30 t < 40 dan kichik yoki teng | ±0.80 | ±0.85 | ±0.90 | ±0.95 |
| 40 t < 50 dan kichik yoki teng | ±0.90 | ±0.95 | ±1.00 | ±1.05 |
| 50 t < 60 dan kichik yoki teng | ±1.00 | ±1.05 | ±1.10 | ±1.15 |
| 60 t < 80 dan kichik yoki teng | ±1.10 | ±1.15 | ±1.20 | ±1.25 |
| 80 t < 100 dan kichik yoki teng | ±1.20 | ±1.25 | ±1.30 | ±1.35 |
| 100 t < 120 dan kichik yoki teng | ±1.30 | ±1.35 | ±1.40 | ±1.45 |
| 120 t dan kichik yoki teng 150 dan kichik yoki teng | ±1.40 | ±1.45 | ±1.50 | ±1.55 |
Ushbu mexanik xususiyatlar loyihangizga to'liq mos keladimi?
Bizning muhandislarimiz sizning qalinligi, payvandlash talablari va yetkazib berish jadvalini bepul ko'rib chiqishlari mumkin - qimmatli mos kelmaslik uchun.
Q690D po'latini yetkazib berish shartlari
Q690D asosan ishlab chiqariladiSöndürülmüş va qattiqlashtirilgan (Q+T)Muvozanatli kuch va mustahkamlik profiliga erishish uchun shart:
Söndürme: 880–930 gradusgacha qizdiriladi va suv yoki moyni oʻchirish orqali tez sovutiladi va mayda martensit-beynit matritsasini hosil qiladi.
Temperlash: Ichki stressni bartaraf etish, egiluvchanlik va past haroratga chidamlilikni yaxshilash va mexanik xususiyatlarni barqarorlashtirish uchun 550–650 daraja keyin temperaturalash.
Q690D issiq{1}}po'lat plitalar uchunKon uskunalari
Q690D yuqori yuk ko'tarish qobiliyati va struktura ishonchliligi muhim bo'lgan og'ir sanoat tarmoqlarida ko'rsatilgan:
- Kon uskunalari
- Qurilish mashinalari
- Port va yuk ko'tarish uskunalari
- Energiya infratuzilmasi
- Og'ir tuzilmalar
- Maxsus transport vositalari
GNEE Steel Q690D po'lat plitalarni qayta ishlash va sinovdan o'tkazish xizmatlari
Qayta ishlash xizmatlari
- CNC olovni kesish
- Yuqori{0}}Aniqlikdagi lazer bilan kesish
- Plazma kesish
- Chetlarni frezalash va kesish
- Burg'ulash va teshiklarni qayta ishlash
- Payvandlash ishlarini tayyorlash
- Plitalarni tekislash
- Portlash
- Sirtni tozalash va zangni tozalash
- Maxsus kesish-bo‘yicha{1}}o‘lchamdagi plastinka ishlab chiqarish
- Payvandlangan komponentlarni ishlab chiqarish
Barcha ishlov berish operatsiyalari mijozlar chizmalariga va texnik shartlarga muvofiq amalga oshiriladi, o'lchov aniqligi va ishlab chiqarishga tayyorligini ta'minlaydi.
Q690D po'lat plitalar sinov xizmatlari
- Kimyoviy tarkibi tahlili
- Hosildorlik sinovi
- Chidamlilik sinovi
- Uzayish testi
- Charpy V-Notch Impact Test (-20 daraja)
- Qattiqlik sinovi
- Ultratovush tekshiruvi (UT)
- UZ 10204 3.1 Tegirmon sinovi sertifikati (MTC)
- Uchinchi-tomon tekshiruvi (SGS, BV, TÜV)
Q690D ni 6 mm dan 150 mm gacha bo'lgan zaxirada saqlaymiz, -o'lchamga- kesilgan va 100% UT tekshiruvi mavjud. Talablaringizni qoldiring – biz 24 soat ichida moslashtirilgan taklif bilan javob beramiz.
TSS
Q690D va Q690E o'rtasidagi farq nima?
Asosiy farq past -harorat ta'sirida. Q690D -20 darajada 47J dan kattaroq yoki unga teng zarba energiyasini talab qiladi, Q690E esa -40 darajada 31J dan ortiq yoki unga teng zarba energiyasini talab qiladi, bu esa uni sovuqroq ish muhitlari uchun mos qiladi. Boshqa mexanik va kimyoviy talablar asosan bir xil.
Q690D Yevropa S690QL ga tengmi?
Q690D quvvat darajasi va -20 daraja qattiqlik bo'yicha EN 10025-6 S690QL bilan taqqoslanadi, ammo ular kimyoviy tarkibi chegaralari va tekshirish protokollarida bir oz farq qiladigan turli standart tizimlarga amal qiladi. Ularni moddiy malakasiz 1:1 to'g'ridan-to'g'ri ekvivalent deb hisoblash mumkin emas.
Q690D po'latini payvandlash mumkinmi?
Ha, Q690D tegishli tartib-qoidalar ostida yaxshi payvandlanish qobiliyatiga ega. Qalin qismlar uchun 100–150 gradusgacha oldindan qizdirish tavsiya etiladi va mos keladigan yuqori quvvatli payvandlash materiallaridan foydalanish kerak. Yuqori darajada himoyalangan tuzilmalar uchun-payvand chokidan keyingi issiqlik bilan ishlov berish talab qilinishi mumkin.
Q690D plastinkasining maksimal qalinligi qancha?
Standart tijoriy ishlab chiqarish 150 mm gacha qalinlikni qoplaydi, kafolatlangan toʻliq qismli mexanik xususiyatlar. 350 mm gacha bo'lgan maxsus og'ir plitalar maxsus texnik kelishuvlar bo'yicha mulkni tekshirish bilan quyma va Q + T bilan ishlov berish orqali ishlab chiqarilishi mumkin.
Q690D ning uglerod ekvivalenti nima?
GB/T 1591-2008 bo'yicha Q690D ning maksimal uglerod ekvivalenti (CEV) barcha qalinlik diapazonlari bo'ylab 0,49% ni tashkil qiladi, bu strukturani ishlab chiqarish uchun maqbul payvandlanishni ta'minlash uchun nazorat qilinadi.
